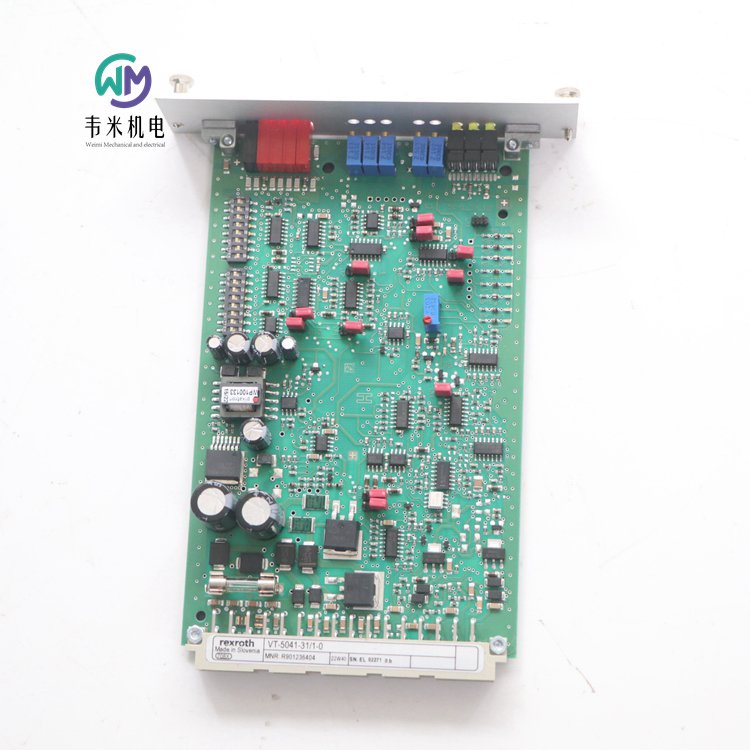

REXROTH柱塞泵放大板VT5041-31/1-0，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH用于 A10VSO 轴向柱塞变量泵 SYDFE1 控制的外部控制电子元件
VT 5041
R901263598 VT5041-31/2-0
组件系列 3X
模拟，欧洲板卡格式
压力和流量控制系统 SYDFE1（元件系列 1X、2X 和 3X）的内装部分用于通过 VT-DFP…2X 型阀门控制带 SYDFE1 控制的轴向柱塞变量泵 A10VSO...
实现 SYDFE1 控制、压力和摆动角控制、可选功率限制的电子功能
压力控制器油路可以调节并切换为两个现有液压油体积（执行机构和管路）
用于压力和转角控制器的小值发生器
取决于压力的泄漏补偿（可以关闭）
可转换的压力反馈输入（电流、电压、范围）
面板上工作状态的 6 个 LED 显示
面板上实际转角值的显示仪器（可选）
带内部或外部控制值预设的功率限制（可选）
模拟控制电子元件 VT5041-3X... 设计为欧洲格式的的插入卡。每个都标配一个压力和转角的控制值输入端（功率限制，可选）。实际压力值由一个压力传感器记录。泵上的位置传感器记录实际转角值。记录的实际值在放大器和中进行处理，并与的控制值进行比较。小值发生器确保只有分配给所需工作点的控制器或自动激活。小值发生器的输出信号成为阀控制环的控制值。
通过合适的控制值，可以自动激活可选的功率限制。可以在内部或外部功率控制值。必要时通过小值发生器限制转角控制值。可以在插口 7 上测量得到的转角控制值。
实际阀值（阀芯位置）由一个感应式位置传感器记录。振荡器/解调器电路负责信号的处理。在阀芯位置控制器中生成并进一步处理控制偏差。阀门控制器的输出信号形成自计时电流输出级的控制值，该值控制阀门的比例线圈。
控制电子元件具有故障消息输出端，出现错误时，其电压为 0 V（= 低活性）。同时“Err.”LED 亮起。根据跳线 J1 的配置，可以利用错误消息使阀输出级断电。
导致故障消息：
内部电源错误
压力实际值大于允许的系统压力
（插口 2： p实际 > 11.5 V）
接口 26c 上缺少启用信号
电缆断裂或超出转角反馈范围
电缆断裂或超出阀芯反馈范围
“压力传感器”电缆断裂（设置为 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 时）
控制错误（控制偏差 x 控制器增益）大于 4 V 的时间超过 1 秒 (40 %)
出现错误时，可以对电子元件进行配置，以使输出级断电，并将阀芯推入其机械终端位置。这样，泵将向回摆动。只能通过复位启用信号进行错误确认。
德国力士乐REXROTH柱塞泵放大板订货号和型号：
R901236404 VT5041-31/1-0

力士乐REXROTH柱塞泵放大板VT 5041-3X/1-0
R901236404 VT5041-31/1-0
用于控制 SYDFE1 类型的系统。
没有功率限制不带摆动角显示的标准型号
通讯方式：模拟
SYDFE1 的外部控制电子元件 - 系统
设备系列 3X
电源电压 24 VDC
电气连接说明 32 针连接器，D 型
Design 电路板
重量 [kg] 0.2509

力士乐REXROTH电磁阀4WE6HA6X/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
标称尺寸6，符号H，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接图像 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号HA
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.46

力士乐REXROTH电磁阀4WE6H6X/EW230N9K4
R900912494 4WE6H62/EW230N9K4
标称尺寸6，符号H，带磁铁的电动，230 V AC 50/60Hz
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 50
活塞符号 符号H
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 230 VAC 50/60Hz
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
符合性说明 CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.721


力士乐REXROTH电磁阀4WE6H6X/EG24N9K4
R900561286 4WE6H62/EG24N9K4
标称尺寸6，符号H，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号H
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.981

力士乐REXROTH电磁阀4WE6G6X/EG24N9K4
R900561282 4WE6G62/EG24N9K4
标称尺寸6，符号G，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号G
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 2


力士乐REXROTH电磁阀4WE6EB6X/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
标称尺寸6，符号E，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直接操作
闸阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号EB
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.46

力士乐REXROTH液压方向短管阀 4WE6EA6X/EG24N9K4
电磁阀R900561280 4WE6EA62/EG24N9K4
公称尺寸 6，符号 EA，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直营
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 符号 EA
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件 NBR
重量 [kg] 1.46

力士乐REXROTH液压方向短管阀 4WE6D6X/OFEG24N9K4/V
电磁阀R900903465 4WE6D62/OFEG24N9K4/V
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
插入式接头 3P Z5L M 12-240V SPEZ
R901017022
匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 符号 D
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.98

力士乐REXROTH液压电磁阀4WE6D6X/OFEG24N9K4/B08
R900907727 4WE6D62/OFEG24N9K4/B08
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直动式
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 符号 D
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.960

力士乐REXROTH二位四通电磁阀4WE6D6X/EW230N9K4/V
R900917825 4WE6D62/EW230N9K4/V
公称尺寸 6，符号 D，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直动式
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 60
活塞符号 符号 D
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 230 VAC 50/60Hz
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明 CE - 低电压指令 2014/35 / EU根据 CSA C22.2 No. 139-1982 获得 CSA 批准
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封元件 FKM
重量 [kg] 1.320

力士乐REXROTH液压方向短管阀 4WE6D6X/EG24K4QMBG24
R900574632
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
插入式接头 3P Z5L M 12-240V SPEZ
R901017022
匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 70
活塞符号 符号 D
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 1.661



博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压方向短管阀 4WE6D6X/EG24N9K4/V
电磁阀
R900564105 4WE6D62/EG24N9K4/V
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 70
活塞符号 符号 D
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.44

REXROTH柱塞泵放大板VT5041-31/1-0
