上海韦米机电设备有限公司

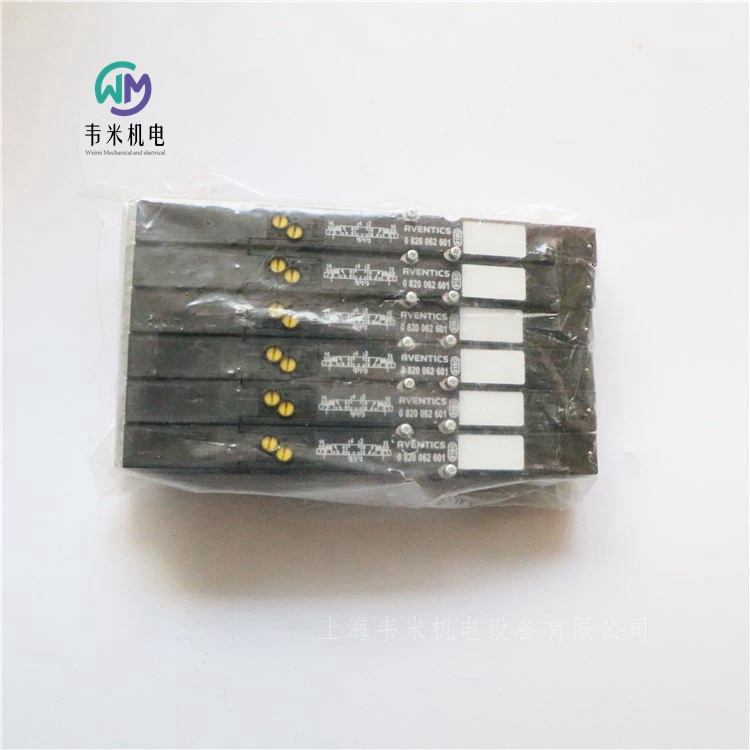

AVENTICS阀岛电磁阀0820062601，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS三位五通换向阀, 系列 HF04-0820062601
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  外部的, 内部
密封原理  软密封
组合原理（闭锁原理）  双重底板原理
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  3 ... 8 bar
低 / 高环境温度  -5 ... 50 °C
介质温度范围  0 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  400 l/min
防护等级 带接口  IP65
保护电路  Z-二极管
反向极性保护  反极性保护
发光二极管状态显示  黄色
暂载率  100 %
接通时间型号  8 ms
关闭时间型号  10 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力  0,25 Nm
重量  0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2 5812110300
V581-5/2SR-110AC-I2-1P22-HBX-PA-X-C-T0
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2700 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压 AC110 V
电压偏差AC 60 Hz-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
保持功率 AC 60 Hz8 VA
接通 电源 AC 60 Hz10 VA
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2 5812150160
V581-5/2SR-024DC-I2-1P15-LUD-PP-X-C-T0
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2700 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电子连接3-針
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度15 mm
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板
功率 消耗 DC2.2 W
流动电导系数C10.8 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸2 5812490650
V581-5/3CC-024DC-I2-2CNO-LBX-AA-X-C-T0
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2100 l/min
换向原理5/3
结构中位封闭
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC2 W
流动电导系数C8.9 l/(s*bar)
尺寸ISO 2
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2 5812171650
V581-5/2SR-024DC-I2-1CNO-LBX-AA-X-C-T1
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2700 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC2 W
流动电导系数C10.8 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2 5812220300
V581-5/2DS-110AC-I2-2P22-HBX-PA-X-C-T0
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2700 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力1.5 bar
大运行压力10 bar
工作电压 AC110 V
电压偏差AC 60 Hz-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
操作元件双线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
保持?功率 AC 60 Hz8 VA
接通 电源 AC 60 Hz10 VA
流动电导系数C10.8 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸2 5812461130
V581-5/3CC-024DC-I2-2P15-LUA-PP-X-C-T1
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2100 l/min
换向原理5/3
结构中位封闭
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度15 mm
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板
功率 消耗 DC2 W
流动电导系数C8.9 l/(s*bar)
节流带节流设备
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2 5812171530
V581-5/2SR-024DC-I2-1CNO-HNX-AA-X-C-T1
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2700 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力16 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
电压偏差AC 50 Hz-10% / +10%
手动控制装置没有
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC6.7 W
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2 5812172650
V581-5/2SR-024DC-I2-1CNO-LBX-AA-X-S-T0
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2700 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力-0.95 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导外部的
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC2 W
流动电导系数C10.8 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2 5812291440
V581-5/2DS-230AC-I2-2CNO-HUX-AA-X-C-T1
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2700 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力1.5 bar
大运行压力16 bar
工作电压 AC230 V
电压偏差AC 50 Hz-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件双线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
保持?功率 AC 50 Hz10.8 VA
接通 电源 AC 50 Hz15.2 VA
流动电导系数C10.8 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2 5812111100
V581-5/2SR-024DC-I2-1P22-HBX-PA-X-C-T1
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2700 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC5 W
流动电导系数C10.8 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

AVENTICS阀岛电磁阀0820062601
