AVENTICS气动阀5710300100，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

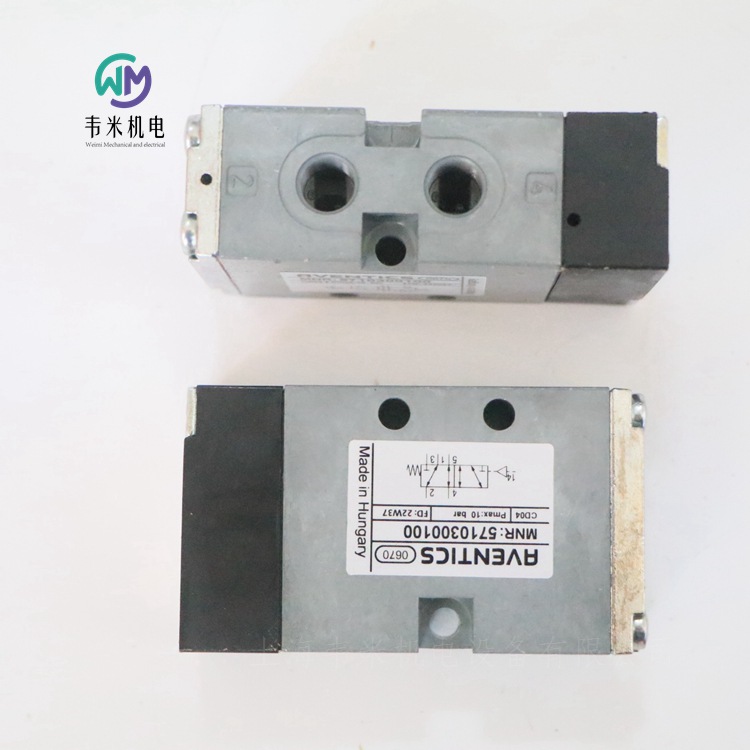

安沃驰AVENTICS二位五通换向阀, 系列 CD04 5710300100
CD04-5/2XX-SR-G018-G018-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn900 l/min
换向原理5/2
复位型带弹簧复位
操作元件单面气动操作
压缩空气 接口 出口G 1/8
连接类型管式连接
小运行压力-0.95 bar
大运行压力10 bar
密封原理软密封
阀门结构形式滑阀，正重叠
控制压力小3.5 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度65 °C
介质温度小值-15 °C
介质温度大值65 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气连接 排气G 1/8
压缩空气连接 先导 排气G 1/8
标准, 压缩空气连接符合 ISO 228-1 标准
在多线路导线板上的组装P-导线板
特点
坚固耐用的设计
在底板上组装
适用于极端的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010847
KHZ-DA-032-0050-M-NR
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ32 mm
行程50 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆无旋转
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力435 N
伸出运动的活塞力507 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
冲撞能量0.16 J
重量 0 mm行程0.195 kg
重量 +10 mm行程0.05 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010848
KHZ-DA-032-0080-M-NR
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ32 mm
行程80 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆无旋转
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力435 N
伸出运动的活塞力507 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
冲撞能量0.16 J
重量 0 mm行程0.195 kg
重量 +10 mm行程0.05 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010856
KHZ-DA-040-0040-M-NR
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ40 mm
行程40 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆无旋转
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力720 N
伸出运动的活塞力792 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
冲撞能量0.24 J
重量 0 mm行程0.285 kg
重量 +10 mm行程0.06 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010857
KHZ-DA-040-0050-M-NR
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ40 mm
行程50 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆无旋转
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力720 N
伸出运动的活塞力792 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
冲撞能量0.25 J
重量 0 mm行程0.285 kg
重量 +10 mm行程0.06 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010858
KHZ-DA-040-0080-M-NR
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ40 mm
行程80 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆无旋转
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力720 N
伸出运动的活塞力792 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
冲撞能量0.26 J
重量 0 mm行程0.285 kg
重量 +10 mm行程0.06 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010861
KHZ-DA-050-0010-M-NR
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ50 mm
行程10 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆无旋转
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1110 N
伸出运动的活塞力1237 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
冲撞能量0.32 J
重量 0 mm行程0.388 kg
重量 +10 mm行程0.086 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010864
KHZ-DA-050-0025-M-NR
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ50 mm
行程25 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆无旋转
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1110 N
伸出运动的活塞力1237 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
冲撞能量0.32 J
重量 0 mm行程0.388 kg
重量 +10 mm行程0.086 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010867
KHZ-DA-050-0050-M-NR
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ50 mm
行程50 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆无旋转
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1110 N
伸出运动的活塞力1237 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
冲撞能量0.32 J
重量 0 mm行程0.388 kg
重量 +10 mm行程0.086 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010868
KHZ-DA-050-0080-M-NR
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ50 mm
行程80 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆无旋转
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1110 N
伸出运动的活塞力1237 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
冲撞能量0.32 J
重量 0 mm行程0.388 kg
重量 +10 mm行程0.086 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS微型气缸, 系列 MNI 0822033210
MNI-DA-20-0320-U-01-01-1-00-000-00
AVENTICS MNI 系列小型气缸 (ISO 6432)
安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞- φ20 mm
行程320 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst bez magnetu
环境要求工业标准, ATEX 中可选
合格证书ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力166 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
冲撞能量0.23 J
重量0.423 kg
重量 0 mm行程0.135 kg
重量 +10 mm行程0.009 kg
大行程1100 mm
介质压缩空气
特点
坚固耐用、节省空间的设计
特点是耐用性，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS微型气缸, 系列 MNI 0822034202
MNI-DA-25-0025-U-01-01-1-00-000-00
AVENTICS MNI 系列小型气缸 (ISO 6432)
安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞- φ25 mm
行程25 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst bez magnetu
环境要求工业标准, ATEX 中可选
合格证书ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
冲撞能量0.35 J
重量0.2655 kg
重量 0 mm行程0.233 kg
重量 +10 mm行程0.013 kg
大行程1300 mm
介质压缩空气
特点
坚固耐用、节省空间的设计
特点是耐用性，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS微型气缸, 系列 MNI 0822032203
MNI-DA-16-0050-U-01-01-1-00-000-00
AVENTICS MNI 系列小型气缸 (ISO 6432)
安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞- φ16 mm
行程50 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst bez magnetu
环境要求工业标准, ATEX 中可选
合格证书ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力109 N
伸出运动的活塞力127 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M6
冲撞能量0.14 J
重量0.1095 kg
重量 0 mm行程0.082 kg
重量 +10 mm行程0.0055 kg
大行程800 mm
介质压缩空气
特点
坚固耐用、节省空间的设计
特点是耐用性，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS微型气缸, 系列 MNI 0822033202
MNI-DA-20-0025-U-01-01-1-00-000-00
AVENTICS MNI 系列小型气缸 (ISO 6432)
安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞- φ20 mm
行程25 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst bez magnetu
环境要求工业标准, ATEX 中可选
合格证书ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力166 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
冲撞能量0.23 J
重量0.1575 kg
重量 0 mm行程0.135 kg
重量 +10 mm行程0.009 kg
大行程1100 mm
介质压缩空气
特点
坚固耐用、节省空间的设计
特点是耐用性，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS微型气缸, 系列 MNI 0822033203
MNI-DA-20-0050-U-01-01-1-00-000-00
AVENTICS MNI 系列小型气缸 (ISO 6432)
安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞- φ20 mm
行程50 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst bez magnetu
环境要求工业标准, ATEX 中可选
合格证书ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力166 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
冲撞能量0.23 J
重量0.18 kg
重量 0 mm行程0.135 kg
重量 +10 mm行程0.009 kg
大行程1100 mm
介质压缩空气
特点
坚固耐用、节省空间的设计
特点是耐用性，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

AVENTICS气动阀5710300100
