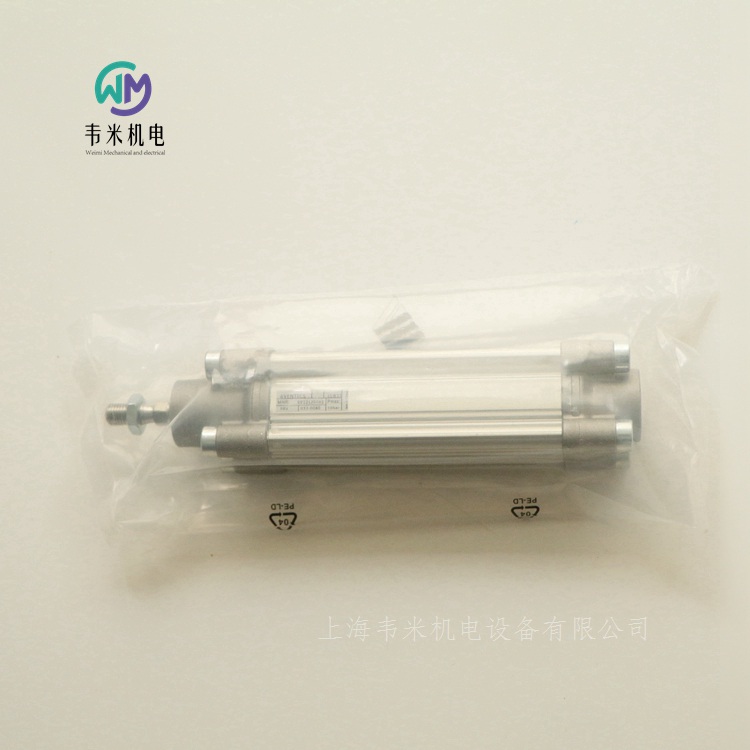

AVENTICS型材气缸0822120003，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列 0822120003
PRA-DA-032-0080-0322111100000000000000-B
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
规格
标准ISO 15552
活塞- φ32 mm
行程80 mm
实用原则双作用式
缓冲pneumaticky nastavitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力435 N
伸出运动的活塞力505 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
缓冲长度16.5 mm
缓冲能量4.8 J
重量 0 mm行程0.5 kg
重量 +10 mm行程0.022 kg
大行程1600 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列 0822120003
PRA-DA-032-0080-0322111100000000000000-B
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
规格
标准ISO 15552
活塞- φ32 mm
行程80 mm
实用原则双作用式
缓冲pneumaticky nastavitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力435 N
伸出运动的活塞力505 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
缓冲长度16.5 mm
缓冲能量4.8 J
重量 0 mm行程0.5 kg
重量 +10 mm行程0.022 kg
大行程1600 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰AVENTICS过滤器, 系列 NL2-FLS-0821303401
组成部分 过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 2 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 25 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器, 系列 NL2-FLS-0821303403
组成部分 过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 2 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 25 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS预过滤器, 系列 NL2-FLP-0821303309
组成部分 预过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.3 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 380 l/min
压缩空气连接 G 1/4
结构特点 预过滤器, 可以组装成块
组成部分 预过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 2 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 10 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.3 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
建议的初级过滤 5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 2 : - : 3
安沃驰AVENTICS精密的过滤器, 系列 NL2-FLC-0821303305
组成部分 精密的过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.01 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 280 l/min
压缩空气连接 G 1/4
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 10 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.01 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
建议的初级过滤 0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS过滤器, 系列 NL4-FLS-0821303541
组成部分 过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 4000 l/min
压缩空气连接 G 3/4
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 50 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
适用于在 1、2、21、22 Ex 区内使用.
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS精密的过滤器, 系列 NL4-FLC-R412010796
组成部分 精密的过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.01 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 720 l/min
压缩空气连接 G 1/2
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 25 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.01 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS精密的过滤器, 系列 NL1-FLC-0821303717
组成部分 精密的过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.01 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 170 l/min
压缩空气连接 G 1/8
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 16 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.01 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS精密的过滤器, 系列 AS2-FLC-R412006056
组成部分 精密的过滤器
清除冷凝物 全自动，无压关闭
过滤器气孔直径 0.01 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 350 l/min
压缩空气连接 G 1/4
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 12 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.01 μm
污染指示 集成式
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS预过滤器, 系列 AS3-FLP-R412007034
组成部分 预过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.3 μm
透视玻璃 配有可视玻璃
外壳 聚酰胺
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 900 l/min
压缩空气连接 G 1/2
结构特点 预过滤器, 可以组装成块
组成部分 预过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.3 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 2 : - : 3
安沃驰AVENTICS精密的过滤器, 系列 AS3-FLC-R412007052
组成部分 精密的过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.01 μm
透视玻璃 配有可视玻璃
外壳 聚酰胺
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 700 l/min
压缩空气连接 G 1/2
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.01 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS先导式单向阀, 系列 NR02-0821003050
结构形式 可旋紧
阀门结构形式 提动阀
外壳 黄铜
密封件材料 丙烯树胶
Qn 1-2 300 l/min
压缩空气连接 G 1/8
压缩空气接口 2 G 1/8
压缩空气接口 2 型号 外螺纹
压缩空气接口型号 内螺纹
结构特点 提动阀
工作压力范围 0.5 ... 10 bar
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气
重量 0.059kg
安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300354
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 6900 l/min
压缩空气连接 G 1/2
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
额定流量Qn 6900 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 0.5 ... 10 bar
压力输送 单的
过滤器的集水杯容积 50 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300367
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 6900 l/min
压缩空气连接 G 1/2
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
额定流量Qn 6900 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 0.5 ... 10 bar
压力输送 单的
过滤器的集水杯容积 50 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
