贝加莱数字量输出模块X20DOF322，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

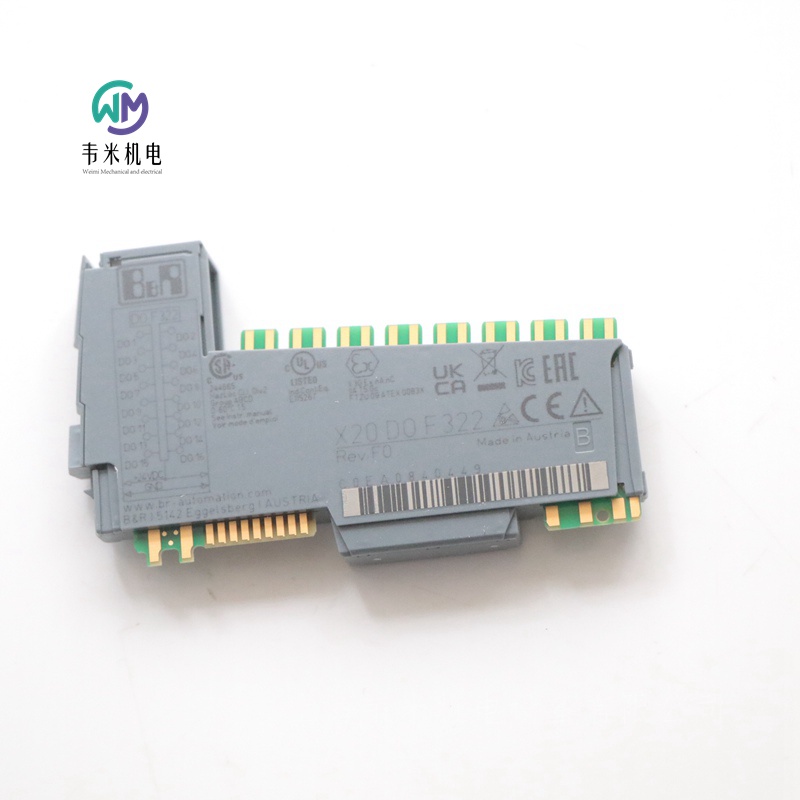

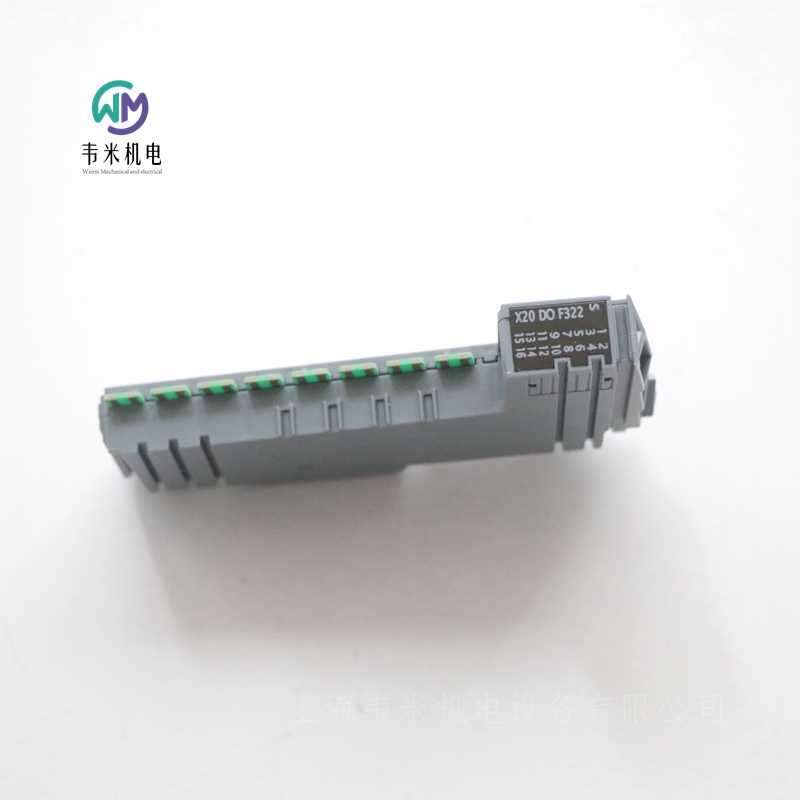

贝加莱B&R数字量输出模块X20DOF322
物料号:
X20DOF322
描述:
16个数字输出
源连接
单线连接
集成输出保护
该模块配备16个输出，用于单线连接。该模块专为源输出接线而设计。
简短说明
I/O模块16个数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0xC0EA
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
电力消耗
公交车0.28 W
内部I/O 0.95 W
执行器引起的额外功耗（电阻）[W]+0.56
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5A
总标称电流8A
连接类型1-wire连接
输出电路源
输出保护过电流或短路时的热关断（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
RDS（开启）140 mΩ
峰值短路电流<3 A
过载停机或短路停机时打开电源。10ms（取决于模块温度）
切换延迟
0→1<300µs
1→0<300µs
开关频率
大电阻负载。500赫兹
电感负载见“切换电感负载”一节。
关闭感应负载时的制动电压。45伏直流电
通道和母线之间的绝缘电压500Veff
电气性能
电气隔离通道与母线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块：
X20CM0985
X20CM0985-1
X20CM1201
X20CM4323
X20CM8281
X20CM8323
X20DM9324
X20DO2321
X20DO2322
X20DO2623
X20DO2633
X20DO2649
X20DO4321
X20DO4322
X20DO4331
X20DO4332
X20DO4529
X20DO4613
X20DO4623
X20DO4633
X20DO4649
X20DO6321
X20DO6322
X20DO6325
X20DO6529
X20DO6639
X20DO8232
X20DO8322
X20DO8323
X20DO8331
X20DO8332
X20DO9321
X20DO9322
X20DOD322
X20DOF322
X20DS1119
X20DS1319
X20RT8001
X20RT8201
X20RT8202
X20RT8401
贝加莱数字量输入/输出
X20CM1201
X20CM8281
X20DM9324
X20RT8001
X20RT8201
X20RT8202
X20RT8401
贝加莱模拟量输入
X20AI1744
X20AI1744-3
X20AI2222
X20AI2237
X20AI2322
X20AI2437
X20AI2438
X20AI2622
X20AI2632
X20AI2632-1
X20AI2636
X20AI4222
X20AI4322
X20AI4622
X20AI4632
X20AI4632-1
X20AI4636
X20AI8221
X20AI8321
X20AIA744
X20AIB744
X20AP3111
X20AP3121
X20AP3122
X20AP3131
X20AP3132
X20AP3161
X20AP3171
X20CM0985
X20CM0985-1
X20CM8281
X20RT8201
X20RT8401
贝加莱模拟量输出
X20AO2437
X20AO2438
X20AO2622
X20AO2632
X20AO2632-1
X20AO4622
X20AO4632
X20AO4632-1
X20AO4635
X20CM8281
X20RT8202
X20RT8401
贝加莱温度测量

贝加莱B&R控制系统CPU模块X20CP3684
物料号:
X20CP3684
描述:
Intel Atom，400 MHz（兼容）和集成I/O处理器
以太网、带轮询响应链的POWERlink V2和板载USB
3个插槽用于模块化接口扩展
512 MB LPDDR4 SDRAM
1 GB板载闪存驱动器
CompactFlash作为可移动应用程序内存
控制器冗余是可能的
无风扇设计
该控制器基于Intel Atom处理器技术，用于性能要求高的应用程序。它是X20控制器产品系列的高端产品。
基本配置包括USB、以太网、POWERlink V2和可移动CompactFlash。标准以太网接口支持千兆通信。为了获得更实时的网络性能，板载POWERlink接口支持轮询响应链模式（PRC）。
此外，3个插槽可用于额外的接口模块，以提高灵活性。
简短说明
接口1x RS232、1x以太网、1x POWERlink（V2）、2x USB、1x X2X链路
系统模块控制器
一般信息
B&R ID代码0xF9ED
无风扇冷却
状态指示灯CPU功能、以太网、POWERlink、CompactFlash、电池
诊断
电池是，使用LED状态指示灯和软件
CPU功能是，使用LED状态指示灯
CompactFlash是，使用LED状态指示灯
以太网是，使用LED状态指示灯
POWERlink是，使用LED状态指示灯
温度是，使用软件寄存器
支持
控制器冗余是
存储健康数据支持是
ACOPOS支持是
视觉组件支持是
不带接口模块和USB的功耗6.9W
X2X-link电源的功耗为1.42 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
CPU和X2X-link电源
输入电压24 VDC-20%/+25%
（标称电压：24 VDC）
（标称电压下的大输入功率：36 W）
输入电流大值。24 VDC时为1.5 A
保险丝集成，不可更换
反极性保护是
X2X-link电源输出
标称输出功率7W
并联是
冗余操作是
输入I/O电源
输入电压24 VDC-15%/+20%
（标称电压：24 VDC）
（标称电压下的大输入功率：240 W）
保险丝所需线路保险丝：大10A缓慢熔断
输出I/O电源
标称输出电压24 VDC
允许的接触负载10A
电源-一般信息
状态指示灯过载、工作状态、模块状态、RS232数据传输
诊断
RS232数据传输是，使用LED状态指示灯
模块运行/错误是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
电气隔离
I/O电源-I/O电源编号
CPU/X2X链路电源-CPU/X2X-链路电源是
控制器
CompactFlash插槽1
实时时钟非易失性，分辨率1秒，25°C时精度为-20至20ppm
FPU是
处理器
原子类型E3915
时钟频率400 MHz（兼容）。
L1缓存
数据代码24 kB
程序代码32 kB
L2缓存1 MB
集成I/O处理器在后台处理I/O数据点
模块化接口插槽3
剩余变量大值。512 kB
短任务类周期时间400µs
典型指令周期时间0.0044µs
数据缓冲
电池监测是
锂电池运行时间：4年
PLC关闭：在23°C的环境温度下至少2年
标准存储器
RAM 512 MB LPDDR4 SDRAM
用户RAM 1 MB SRAM
应用程序内存
1 GB eMMC闪存
数据保留10年
可写数据量
保证40 TB
5年的结果21.9 GB/天
保证擦除/写入周期20000
纠错码（ECC）是
接口
接口IF1
信号RS232
通过12针接线板X20TB12进行变体连接
大距离900米
大传输速率。115.2 kbit/s
接口IF2
信号以太网
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率10/100/1000 Mbit/s
换乘
物理层10base-T/100base-TX/1000base-T
半双工是
全双工是
自动协商是
自动MDI/MDIX是
接口IF3
现场总线POWERlink（V2）管理或控制节点
类型类型4
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100base-TX
半双工是
全双工POWERlink模式：否/以太网模式：是
自动协商是
自动MDI/MDIX是
接口IF4
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF5
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF6
现场总线X2X链路主站
电气性能
电气隔离以太网（IF2）、POWERlink（IF3）和X2X（IF6）相互隔离，与其他接口和PLC隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至70°C
运输-40至70°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购应用程序存储器（CompactFlash）
交付时包括备用电池
X20端盖板（右）包含在交付中
交付时包括12针X20接线板
交付时包括接口模块插槽盖
尺寸
宽度200毫米
高度99毫米
深度85毫米
重量530克

贝加莱B&R控制系统CPU模块X20CP3686X
物料号:
X20CP3686X
描述:
集成I/O处理器的Intel Atom 1.3 GHz性能
以太网、带轮询响应链的POWERlink V2和板载USB
3个插槽用于模块化接口扩展
1GB LPDDR4 SDRAM
2 GB板载闪存驱动器
CompactFlash作为可移动应用程序内存
控制器冗余是可能的
无风扇设计
该控制器基于Intel Atom处理器技术，用于性能要求高的应用程序。它是X20控制器产品系列的高端产品。
基本配置包括USB、以太网、POWERlink V2和可移动CompactFlash。标准以太网接口支持千兆通信。为了获得更实时的网络性能，板载POWERlink接口支持轮询响应链模式（PRC）。
此外，3个插槽可用于额外的接口模块，以提高灵活性。
简短说明
接口1x RS232、1x以太网、1x POWERlink（V2）、2x USB、1x X2X链路/X2X+
系统模块控制器
一般信息
B&R ID代码0xF9F9
无风扇冷却
状态指示灯CPU功能、以太网、POWERlink、CompactFlash、电池
诊断
电池是，使用LED状态指示灯和软件
CPU功能是，使用LED状态指示灯
CompactFlash是，使用LED状态指示灯
以太网是，使用LED状态指示灯
POWERlink是，使用LED状态指示灯
温度是，使用软件寄存器
支持
控制器冗余是
存储健康数据支持是
ACOPOS支持是
视觉组件支持是
不带接口模块和USB的功耗7.5 W
X2X-link电源的功耗为1.42 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
CPU和X2X-link电源
输入电压24 VDC-20%/+25%
（标称电压：24 VDC）
（标称电压下的大输入功率：36 W）
输入电流大值。24 VDC时为1.5 A
保险丝集成，不可更换
反极性保护是
X2X-link电源输出
标称输出功率7W
并联是
冗余操作是
输入I/O电源
输入电压24 VDC-15%/+20%
（标称电压：24 VDC）
（标称电压下的大输入功率：240 W）
保险丝所需线路保险丝：大10A缓慢熔断
输出I/O电源
标称输出电压24 VDC
允许的接触负载10A
电源-一般信息
状态指示灯过载、工作状态、模块状态、RS232数据传输
诊断
RS232数据传输是，使用LED状态指示灯
模块运行/错误是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
电气隔离
I/O电源-I/O电源编号
CPU/X2X链路电源-CPU/X2X-链路电源是
控制器
CompactFlash插槽1
实时时钟非易失性，分辨率1秒，25°C时精度为-20至20ppm
FPU是
处理器
原子类型E3930
时钟频率1.3 GHz
L1缓存
数据代码24 kB
程序代码32 kB
L2缓存1 MB
集成I/O处理器在后台处理I/O数据点
模块化接口插槽3
剩余变量大值。1 MB
短任务类周期时间100µs
典型指令周期时间0.0015µs
数据缓冲
电池监测是
锂电池运行时间：4年
PLC关闭：在23°C的环境温度下至少2年
标准存储器
RAM 1gb LPDDR4 SDRAM
用户RAM 1 MB SRAM
应用程序内存
类型2 GB eMMC闪存
数据保留10年
可写数据量
保证40 TB
5年的结果21.9 GB/天
保证擦除/写入周期20000
纠错码（ECC）是
接口
接口IF1
信号RS232
通过12针接线板X20TB12进行变体连接
大距离900米
大传输速率。115.2 kbit/s
接口IF2
信号以太网
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率10/100/1000 Mbit/s
换乘
物理层10base-T/100base-TX/1000base-T
半双工是
全双工是
自动协商是
自动MDI/MDIX是
接口IF3
现场总线POWERlink（V2）管理或控制节点
类型类型4
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100base-TX
半双工是
全双工POWERlink模式：否/以太网模式：是
自动协商是
自动MDI/MDIX是
接口IF4
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF5
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF6
现场总线X2X链路/X2X+主站
电气性能
电气隔离以太网（IF2）、POWERlink（IF3）和X2X（IF6）相互隔离，与其他接口和PLC隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至70°C
运输-40至70°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购应用程序存储器（CompactFlash）
交付时包括备用电池
X20端盖板（右）包含在交付中
交付时包括12针X20接线板
交付时包括接口模块插槽盖
尺寸
宽度200毫米
高度99毫米
深度85毫米
重量530克

贝加莱B&R计数功能模块X20DC1198
物料号:
X20DC1198
描述:
1个SSI绝对编码器5V
2个附加输入
编码器电源为5 VDC、24 VDC和GND
该模块配备了一个用于SSI绝对编码器的输入端，其编码器信号为5V。
简短说明
I/O模块1 SSI绝对编码器5V
一般信息
B&R ID代码0x1BB0
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
电力消耗
0.01 W总线
内部I/O 1.5 W
致动器引起的额外功耗（电阻）[W]-
信号线类型所有信号线必须使用屏蔽线。
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
24 VDC时的输入电流约为。3.3毫安
输入电路接收器
输入过滤器
硬件≤2µs
软件-
连接类型3线连接
输入电阻7.19 kΩ
切换阈值
低<5 VDC
高压>15VDC
通道和母线之间的绝缘电压500Veff
SSI绝对编码器
编码器输入5V，对称
计数器大小32位
大传输速率1 Mbit/s
编码灰度/二进制
编码器和总线500Veff之间的绝缘电压
编码器电源过载特性防短路、防过载
传输速率125 kbit/s/250 kbit/s/500 kbit/s/1 Mbit/s
编码器电源
5 VDC±5%，模块内部，大300 mA
24 VDC模块内部，大300 mA
电气性能
电气隔离
总线与编码器和通道隔离
通道未与通道和编码器隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输入模块X20DI4371
物料号:
X20DI4371
描述:
4个数字输入
水槽连接
3线连接
4个计数器输入，计数器频率为1kHz
传感器电源为24 VDC和GND
可以为整个模块配置软件输入过滤器
该模块配备4个输入，用于3线连接。
简短说明
输入/输出模块4个数字输入24 VDC，用于3线连接
一般信息
B&R ID代码0x1B92
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
电力消耗
公交车0.14 W
内部输入/输出0.59 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
24 VDC典型输入电流。3.75毫安
输入电路接收器
输入过滤器
硬件≤100μs
软件默认值为1ms，可在0到25ms之间配置，增量为0.2ms
连接类型3线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高压>15VDC
通道和母线之间的绝缘电压500Veff
事件计数器
数量4
信号形式方波脉冲
评估可配置边缘事件、周期计数器
大输入频率。1千赫
计数器1输入1
计数器2输入2
计数器3输入3
计数器4输入4
计数器频率大值。1 kHz（如果输入滤波器关闭）
计数器大小16位
传感器电源
大功耗。12瓦
电压模块电源负压降短路保护
大500mA短路保护电压降。2伏直流电
总电流0.5A
防短路是
电气性能
电气隔离通道与母线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输入模块X20DIF371
物料号:
X20DIF371
描述:
16个数字输入
水槽连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备16个输入，用于单线连接。该模块专为接收器输入接线而设计。
简短说明
I/O模块16个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0xC0E8
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
电力消耗
0.18 W总线
内部I/O 1.47 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
24 VDC典型输入电流。2.68毫安
输入电路接收器
输入过滤器
硬件≤100μs
软件默认值为1ms，可在0到25ms之间配置，增量为0.2ms
连接类型1-wire连接
输入电阻类型。8.9 kΩ
同时性
24 V输入/输出电源100%（16个通道）
28.8 V输入/输出电源75%（12个通道）
切换阈值
低<5 VDC
高压>15VDC
通道和母线之间的绝缘电压500Veff
电气性能
电气隔离通道与母线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块X20DO2322
物料号:
X20DO2322
描述:
2个数字输出
源连接
3线连接
执行器电源为24 VDC和GND
集成输出保护
OSP模式
该模块配备了2个3线连接的输出，以及用于执行器电源的24 VDC和GND。输出是为源电路设计的。
该模块专为6针X20接线端子设计。例如，出于物流原因，也可以使用12针接线端子。
简短说明
3线连接的I/O模块2数字输出24 VDC
一般信息
B&R ID代码0x1B96
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
电力消耗
0.13 W母线
内部I/O 0.33 W
致动器引起的额外功耗（电阻）[W]+0.1
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5A
总标称电流1A
连接类型3线连接
输出电路源
输出保护过电流或短路时的热关断（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
执行器电源总计0.5A，用于输出独立的执行器电源
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
RDS（开启）210 mΩ
峰值短路电流<12A
过载停机或短路停机时打开电源。10ms（取决于模块温度）
切换延迟
0→1<300µs
1→0<300µs
开关频率
大电阻负载。500赫兹
电感负载见“切换电感负载”一节。
关闭感应负载时的制动电压。50伏直流电
通道和母线之间的绝缘电压500Veff
执行器电源
电压模块电源负压降短路保护
大500mA短路保护电压降。2伏
防短路是
电力消耗
执行器电源大值。12瓦
电气性能
电气隔离通道与母线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱数字量输出模块X20DOF322
