贝加莱CPU模块X20CP3686X，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

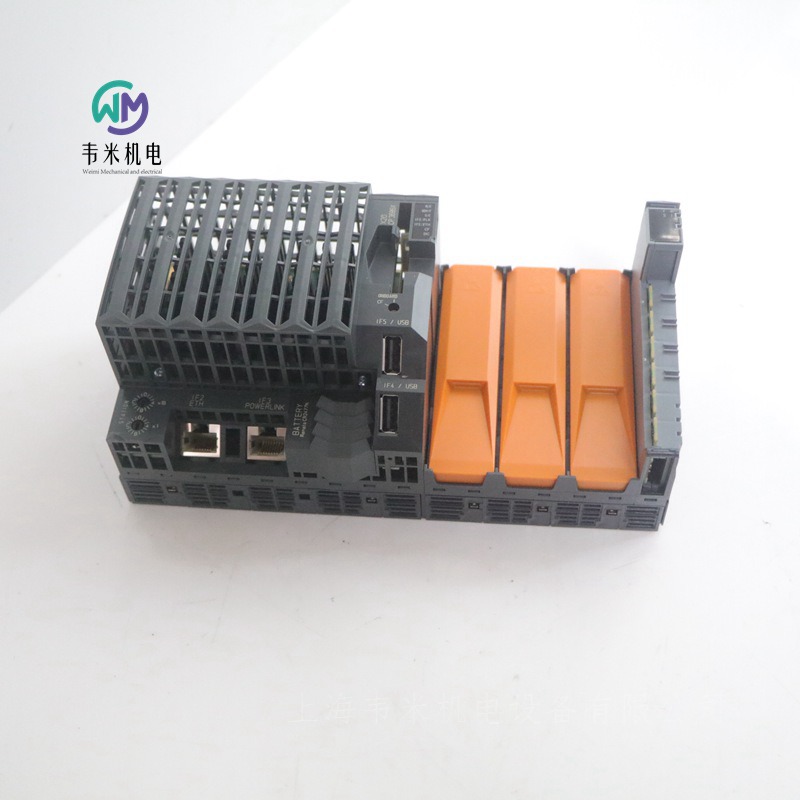

贝加莱B&R控制系统CPU模块X20CP3686X
物料号:
X20CP3686X
描述:
集成I/O处理器的Intel Atom 1.3 GHz性能
以太网、带轮询响应链的POWERlink V2和板载USB
3个插槽用于模块化接口扩展
1GB LPDDR4 SDRAM
2 GB板载闪存驱动器
CompactFlash作为可移动应用程序内存
控制器冗余是可能的
无风扇设计
该控制器基于Intel Atom处理器技术，用于性能要求高的应用程序。它是X20控制器产品系列的高端产品。
基本配置包括USB、以太网、POWERlink V2和可移动CompactFlash。标准以太网接口支持千兆通信。为了获得更实时的网络性能，板载POWERlink接口支持轮询响应链模式（PRC）。
此外，3个插槽可用于额外的接口模块，以提高灵活性。
简短说明
接口1x RS232、1x以太网、1x POWERlink（V2）、2x USB、1x X2X链路/X2X+
系统模块控制器
一般信息
B&R ID代码0xF9F9
无风扇冷却
状态指示灯CPU功能、以太网、POWERlink、CompactFlash、电池
诊断
电池是，使用LED状态指示灯和软件
CPU功能是，使用LED状态指示灯
CompactFlash是，使用LED状态指示灯
以太网是，使用LED状态指示灯
POWERlink是，使用LED状态指示灯
温度是，使用软件寄存器
支持
控制器冗余是
存储健康数据支持是
ACOPOS支持是
视觉组件支持是
不带接口模块和USB的功耗7.5 W
X2X-link电源的功耗为1.42 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
CPU和X2X-link电源
输入电压24 VDC-20%/+25%
（标称电压：24 VDC）
（标称电压下的大输入功率：36 W）
输入电流大值。24 VDC时为1.5 A
保险丝集成，不可更换
反极性保护是
X2X-link电源输出
标称输出功率7W
并联是
冗余操作是
输入I/O电源
输入电压24 VDC-15%/+20%
（标称电压：24 VDC）
（标称电压下的大输入功率：240 W）
保险丝所需线路保险丝：大10A缓慢熔断
输出I/O电源
标称输出电压24 VDC
允许的接触负载10A
电源-一般信息
状态指示灯过载、工作状态、模块状态、RS232数据传输
诊断
RS232数据传输是，使用LED状态指示灯
模块运行/错误是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
电气隔离
I/O电源-I/O电源编号
CPU/X2X链路电源-CPU/X2X-链路电源是
控制器
CompactFlash插槽1
实时时钟非易失性，分辨率1秒，25°C时精度为-20至20ppm
FPU是
处理器
原子类型E3930
时钟频率1.3 GHz
L1缓存
数据代码24 kB
程序代码32 kB
L2缓存1 MB
集成I/O处理器在后台处理I/O数据点
模块化接口插槽3
剩余变量大值。1 MB
短任务类周期时间100µs
典型指令周期时间0.0015µs
数据缓冲
电池监测是
锂电池运行时间：4年
PLC关闭：在23°C的环境温度下至少2年
标准存储器
RAM 1gb LPDDR4 SDRAM
用户RAM 1 MB SRAM
应用程序内存
类型2 GB eMMC闪存
数据保留10年
可写数据量
保证40 TB
5年的结果21.9 GB/天
保证擦除/写入周期20000
纠错码（ECC）是
接口
接口IF1
信号RS232
通过12针接线板X20TB12进行变体连接
大距离900米
大传输速率。115.2 kbit/s
接口IF2
信号以太网
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率10/100/1000 Mbit/s
换乘
物理层10base-T/100base-TX/1000base-T
半双工是
全双工是
自动协商是
自动MDI/MDIX是
接口IF3
现场总线POWERlink（V2）管理或控制节点
类型类型4
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100base-TX
半双工是
全双工POWERlink模式：否/以太网模式：是
自动协商是
自动MDI/MDIX是
接口IF4
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF5
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF6
现场总线X2X链路/X2X+主站
电气性能
电气隔离以太网（IF2）、POWERlink（IF3）和X2X（IF6）相互隔离，与其他接口和PLC隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至70°C
运输-40至70°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购应用程序存储器（CompactFlash）
交付时包括备用电池
X20端盖板（右）包含在交付中
交付时包括12针X20接线板
交付时包括接口模块插槽盖
尺寸
宽度200毫米
高度99毫米
深度85毫米
重量530克

贝加莱X20 CPU模块
X20CP1301
X20CP1381
X20CP1381-RT
X20CP1382
X20CP1382-RT
X20CP1483
X20CP1483-1
X20CP1486
X20CP1583
X20CP1584
X20CP1585
X20CP1586
X20CP3583
X20CP3584
X20CP3585
X20CP3586
X20CP3684
X20CP3686X
贝加莱Compact-S CPU
X20CP0410
X20CP0411
X20CP0482
X20CP0483
X20CP0484
X20CP0484-1

贝加莱B&R数字量输出模块X20DO2649
物料号:
X20DO2649
描述:
2个数字输出
240 VAC/30 VDC继电器模块
2个转换联系人
单通道隔离输出
该模块配备了2个继电器输出，带有240 VAC/30 VDC的转换触点。输出是单通道隔离的。
简短说明
输入/输出模块2数字输出30 VDC/240 VAC，输出单通道隔离
一般信息
B&R ID代码0x20DA
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示灯
电力消耗
0.45 W公交车
内部I/O-
执行器引起的额外功耗（电阻）[W]+2.5
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输出
变体继电器/转换触点
通道是单通道隔离的。
标称电压30 VDC/240 VAC
大电压264 VAC
开关电压大值。110伏直流电/264伏交流电压
额定频率DC/45至63 Hz
标称输出电流为30 VDC时5 A，240 VAC时5 A
30 VDC时的总标称电流为10A，240 VAC时的总额定电流为10A
执行器电源外部
大涌入电流。6 A（每个通道）
接触电阻50 mΩ
切换延迟
0→1≤10ms
1→0≤10ms
绝缘电压
通道-总线在4000 VAC下测试
通道-在1000 VAC下测试的通道
使用寿命
电气小值。60 x 10³操作。（NC）电流为6A
小30 x 30³操作。（否）在6A时
机械小值。10 x 106次操作。
开关容量
小10mA/5VDC
大180瓦/1500伏安
保护电路
内部无
外部
AC RC组合或VDR
直流反向二极管、RC组合或VDR
电气性能
电气隔离通道与通道、总线和I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米不允许
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块X20DO4529
物料号:
X20DO4529
描述:
4个数字输出
115 VAC继电器模块
4个转换联系人
单通道隔离输出
该模块配备了4个继电器输出，带有115 VAC的转换触点。输出是单通道隔离的。
简短说明
输入/输出模块4个数字输出30 VDC/115 VAC，输出单通道隔离
一般信息
B&R ID代码0x20D9
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示灯
电力消耗
公交车0.8 W
内部I/O-
致动器引起的额外功耗（电阻）[W]+0.3
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输出
变体继电器/转换触点
通道是单通道隔离的。
标称电压30 VDC/115 VAC
大电压125 VAC
开关电压大值。110伏直流电/125伏交流电压
额定频率DC/45至63 Hz
标称输出电流为30 VDC时1 A，115 VAC时0.5 A
30 VDC时的总标称电流为4 A，115 VAC时的总额定电流为2 A
执行器电源外部
大涌入电流。2 A（每个通道）
6 VDC/1 A时的接触电阻为75 mΩ
切换延迟
0→1≤4毫秒
1→0≤4毫秒
绝缘电压
通道-总线在1500 VAC下测试
通道-在1000 VAC下测试的通道
使用寿命
电气小值。100 x 10³操作。
机械小值。50 x 106次操作。（3赫兹）
开关容量
小0.01毫安/10毫伏直流
大功率为30瓦/62.5伏安
保护电路
内部无
外部
AC RC组合或VDR
直流反向二极管、RC组合或VDR
电气性能
电气隔离通道与通道、总线和I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块X20DO6529
物料号:
X20DO6529
描述:
6个数字输出
115 VAC继电器模块
6个常开触点
单通道隔离输出
该模块配备了6个继电器输出，其常开触点适用于115 VAC。输出是单通道隔离的。
简短说明
I/O模块6个数字输出30 VDC/115 VAC，输出单通道隔离
一般信息
B&R ID代码0x2019
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示灯
电力消耗
1.1 W公交车
内部I/O-
致动器引起的额外功耗（电阻）[W]+0.45
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输出
变体继电器/常开触点
通道单通道隔离
标称电压30 VDC/115 VAC
大电压125 VAC
开关电压大值。110伏直流电/125伏交流电压
额定频率DC/45至63 Hz
标称输出电流为30 VDC时1 A，115 VAC时0.5 A
30 VDC时的总标称电流为6 A，115 VAC时的总额定电流为3 A
执行器电源外部
大涌入电流。2 A（每个通道）
6 VDC/1 A时的接触电阻为75 mΩ
切换延迟
0→1≤4毫秒
1→0≤4毫秒
绝缘电压
通道-总线在1500 VAC下测试
通道-在1000 VAC下测试的通道
使用寿命
电气小值。100 x 10³操作。
机械小值。50 x 106次操作。（3赫兹）
开关容量
小0.01毫安/10毫伏直流
大功率为30瓦/62.5伏安
保护电路
内部无
外部
AC RC组合或VDR
直流反向二极管、RC组合或VDR
电气性能
电气隔离通道与通道、总线和I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块X20DO6639
物料号:
X20DO6639
描述:
6个数字输出
240 VAC/30 VDC继电器模块
开关电流2A
6个常开触点
单通道隔离输出
该模块配备6个继电器输出，具有240 VAC/30 VDC的常开触点。输出是单通道隔离的。
简短说明
I/O模块6个数字输出30 VDC/240 VAC，输出单通道隔离
一般信息
B&R ID代码0xDF50
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯
输出是，使用LED状态指示灯
电力消耗
公共汽车1W
内部I/O-
致动器引起的额外功耗（电阻）[W]+0.36
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
数字输出
变体继电器/常开触点
通道是单通道隔离的。
标称电压30 VDC/240 VAC
大电压264 VAC
开关电压大值。110伏直流电/264伏交流电压
额定频率DC/45至63 Hz
标称输出电流为30 VDC时2 A，240 VAC时2 A
30 VDC时的总标称电流为10A，240 VAC时的总额定电流为10A
执行器电源外部
大接触电阻。100 mΩ
切换延迟
0→1≤10ms
1→0≤10ms
绝缘电压
通道-总线在2300 VAC下测试
通道-在750 VAC下测试的通道
使用寿命
电气小值。120 x 103次手术。（在2 A/240 VAC时）
机械小值。2次107次行动
开关容量
小0.05 W直流/2.4 W交流
大60 W直流/480 W交流
所有通道的总功率
交流3000瓦
直流360瓦
保护电路
内部无
外部
AC RC组合或VDR
直流反向二极管、RC组合或VDR
电气性能
电气隔离通道与总线和I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米不允许
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线板X20TB32，
单独订购1x总线模块X20BM12。
间距12.5+0.2mm


贝加莱B&R数字量输出模块X20DOF322
物料号:
X20DOF322
描述:
16个数字输出
源连接
单线连接
集成输出保护
该模块配备16个输出，用于单线连接。该模块专为源输出接线而设计。
简短说明
I/O模块16个数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0xC0EA
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
电力消耗
公交车0.28 W
内部I/O 0.95 W
执行器引起的额外功耗（电阻）[W]+0.56
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5A
总标称电流8A
连接类型1-wire连接
输出电路源
输出保护过电流或短路时的热关断（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
RDS（开启）140 mΩ
峰值短路电流<3 A
过载停机或短路停机时打开电源。10ms（取决于模块温度）
切换延迟
0→1<300µs
1→0<300µs
开关频率
大电阻负载。500赫兹
电感负载见“切换电感负载”一节。
关闭感应负载时的制动电压。45伏直流电
通道和母线之间的绝缘电压500Veff
电气性能
电气隔离通道与母线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R接口模块X20IF10E3-1
物料号:
X20IF10E3-1
描述:
PROFINET IO设备
集成交换机，实现高效布线
接口模块配备有PROFINET IO设备接口。这允许B&R系统（I/O模块、POWERlink等）连接到其他制造商的系统，并使其能够快速轻松地双向传输数据。
接口模块可以在X20 CPU或可扩展的POWERlink总线控制器X20BC1083中运行。
接口配备2个RJ45连接。这两种连接都会形成一个集成交换机。这使得实施菊花链布线变得容易。
简短说明
通信模块PROFINET IO设备（从属）
一般信息
B&R ID代码0xA71E
状态指示器模块状态、网络状态、数据传输
诊断
模块状态是，使用LED状态指示灯和软件
网络状态是，使用LED状态指示灯和软件
数据传输是，使用LED状态指示灯
功耗2 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
接口
现场总线PROFINET IO设备（从属）
PROFINET属性
符合性等级C
性能等级RT（交换机支持IRT）
净负荷等级III
变体2x屏蔽RJ45（开关）
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100base-TX
半双工是
全双工是
自动协商是
自动MDI/MDIX是
控制器netX100
电气性能
电气隔离PLC与PROFINET IO（IF1和IF2）隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
X20 PLC和可扩展总线控制器X20BC1083中的插槽

贝加莱B&R接口模块X20IF1041-1
物料号:
X20IF1041-1
描述:
CANopen主机
集成终端电阻器
接口模块配备CANopen接口。这使得第三方组件可以集成到B&R系统中，并可以快速轻松地双向传输数据。
接口模块可以在X20控制器或可扩展的X20BC1083 POWERlink总线控制器中操作。
简短说明
通信模块CANopen主站
一般信息
B&R ID代码0xA709
状态指示器模块状态、网络状态、数据传输、终端电阻器
诊断
模块状态是，使用LED状态指示灯和软件
网络状态是，使用LED状态指示灯和软件
数据传输是，使用LED状态指示灯
端接电阻器是，使用LED状态指示灯
功耗1.1 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
接口
接口IF1
现场总线CANopen主站
变体5针公多点连接器
大距离1000米
大传输速率。1 Mbit/s
端接电阻器集成在模块中
控制器netX100
内存8 MB SDRAM
电气性能
电气隔离PLC与CANopen（IF1）隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注：单独订购1x接线端子TB2105。
X20 PLC和可扩展总线控制器X20BC1083中的插槽

贝加莱CPU模块X20CP3686X
