贝加莱总线控制器模块X67BC8321-1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

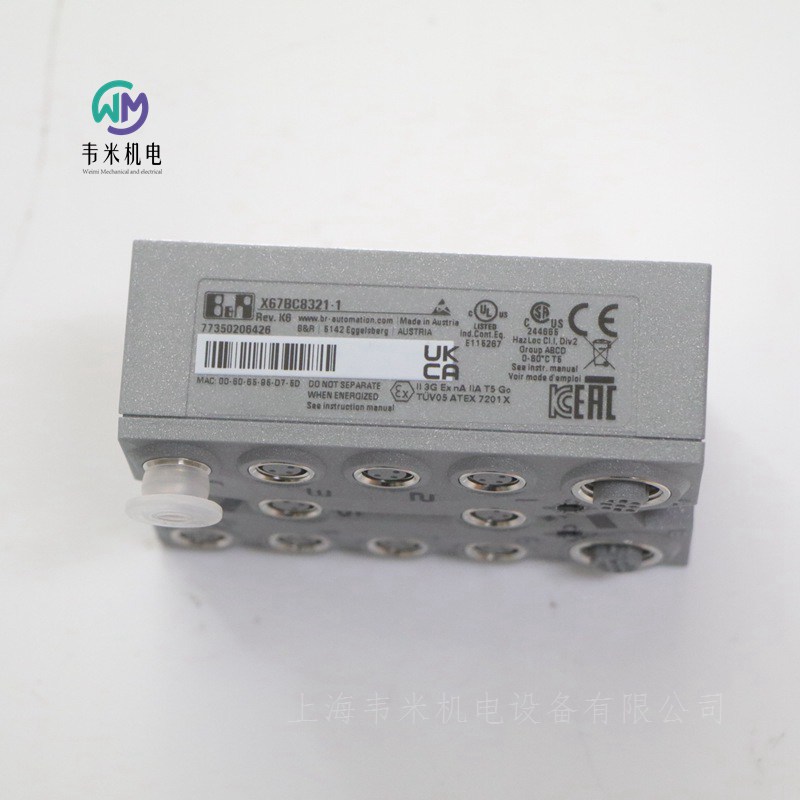

贝加莱B&R总线控制器模块X67BC8321-1
物料号:
X67BC8321-1
描述:
POWERlink
8个数字通道，可配置为输入或输出
通过现场总线进行I/O配置和固件更新
通过X2X链路与本地扩展集成连接，多可额外连接250个模块
可配置的I/O周期（从200毫秒开始）
总线控制器可以将X2X-link I/O节点连接到POWERlink。还可以使用预分频器以1:1同步或与POWERlink同步的方式操作X2X链路周期。
可以使用集成的X2X-link连接连接其他X2X-link I/O节点（X67模块或基于X2X-link的其他模块）。POWERlink通过IP67级标准D编码M12以太网连接器进行机械连接。
简短说明
总线控制器POWERlink（V1/V2）控制节点
一般信息
输入/输出8个数字通道，可使用软件配置为输入或输出，输入具有附加功能
通道和母线之间的绝缘电压500Veff
标称电压24 VDC
B&R ID代码
总线控制器0x1E37
内部输入/输出模块0x1311
传感器/执行器电源0.5 A总电流
每个通道的状态指示器I/O功能、电源电压、总线功能
诊断
输出是，使用LED状态指示器和软件
I/O电源是，使用LED状态指示灯和软件
支持
动态节点分配（DNA）是
连接类型
现场总线M12，D编码
X2X链路M12，B编码
输入/输出8x M8，3针
输入/输出电源M8，4针
输入/输出模块的3 W X2X链路电源
电力消耗
现场总线3.5 W
内部I/O 2.5 W
X2X-link电源在连接的I/O模块的大功率输出下为4.2 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
接口
现场总线POWERlink（V1/V2）控制节点
类型2
变体M12接口（模块上的母连接器）
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100base-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
小循环时间
现场总线200μs
X2X链路200μs
总线系统之间可能同步是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
传感器/执行器电源大值。12瓦
传感器/执行器电源
电压输入/输出电源负压降短路保护
大0.5A短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
数字输入
输入特性符合EN 61131-2类型1
输入电压18至30 VDC
24 VDC典型输入电流。4毫安
输入电路接收器
输入过滤器
硬件≤10μs（通道1至4）/≤70µs（通道5至8）
软件默认值为0 ms，可在0到25 ms之间以0.2 ms的间隔进行配置
输入电阻类型。6 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高压>15VDC
事件计数器
数量2
信号形式方波脉冲
评估每个负边，循环计数器
大输入频率。50千赫
计数器1输入1
计数器2输入3
计数器频率大值。50千赫
计数器大小16位
闸门时间测量
数量1
信号形式方波脉冲
评估正边缘-负边缘
计数器频率
内部48 MHz、3 MHz、187.5 kHz
计数器大小16位
脉冲之间的暂停时间≥100µs
脉冲长度≥20µs
支持的输入输入2或输入4
数字输出
可变电流源FET
开关电压输入/输出电源减去剩余电压
标称输出电流0.5A
总标称电流4A
输出电路源
输出保护过电流或短路时的热关断、开关电感负载的集成保护、输出电源的反极性保护
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
过载关机后开机约。10ms（取决于模块温度）
标称电流为0.5A时，残余电压<0.3V
峰值短路电流<12A
切换延迟
0→1<400µs
1→0<400µs
开关频率
大电阻负载。100赫兹
电感负载见“切换电感负载”一节。
关闭感应负载时的制动电压50 VDC
电气性能
电气隔离母线与POWERlink和通道隔离
通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85毫米
深度42毫米
重量195克
连接扭矩
M8大0.4牛米
M12 大值0.6牛米

贝加莱X67系统
贝加莱总线控制器模块
X67BC4321.L08-10
X67BC4321.L12-10
X67BC4321-1
X67BC4321-10
X67BC5321
X67BC6321
X67BC6321.L08
X67BC6321.L12
X67BC7321-1
X67BC81RT.L12
X67BC8321.L12
X67BC8321-1
X67BC8331
X67BC8513.L12
X67BC8780.L12
X67BCD321.L12
X67BCD321.L12-1
X67BCE321.L12
X67BCG321.L12
X67BCJ321
X67BCJ321.L12
X67HB8880.L12
贝加莱系统供电模块
X67PS1300
贝加莱数字量输入模块
X67DI1371
X67DI1371.L08
X67DI1371.L12
X67DI1372
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM1321.L12-1
X67DM9321
X67DM9321.L12
X67DM9331.L12
X67UM1352
贝加莱数字量输出模块
X67DM1321

贝加莱B&R模拟量输出模块
物料号:
X20AO2632
描述:
2个模拟输出
可能有电流或电压信号
16位数字转换器分辨率
NetTime时间戳：关闭时间
该模块配备了2个16位（包括符号）数字转换器分辨率的输出。可以使用不同的端子在电流和电压信号之间进行选择。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
输出的NetTime时间戳
对于许多应用来说，不仅输出值很重要，而且准确的切换时间也很重要。该模块为此配备了NetTime时间戳功能，可以定义接近微秒的切换时间。
时间戳功能基于同步计时器。CPU可以预定义输出事件，并为它们提供时间戳。在传输包括准确时间在内的各个数据之后，模块在准确定义的时间执行预定义的动作。
简短描述
I/O模块2模拟输出±10 V或0至20 mA
一般信息
B&R ID代码0x1BA4
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输出
通过不同的端子连接输出±10 V或0至20 mA
数字转换器分辨率
电压±15位
当前15位
所有输出的转换时间为50µs
整个范围内输出变化的稳定时间为500μs（Rev.<H0:1 ms）
开关行为内部启用继电器启动
误差
电压
增益0.045%
偏移0.025%
现在的
增益0.09%
偏移0.045%
输出保护短路保护
输出格式
电压INT 0x8000-0x7FFF/1 LSB=0x0001=305.176µV
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
每个通道的负载
电压。±10 mA，负载≥1 kΩ
电流负载600Ω（Rev.≥J0），500Ω（Rev.<J0）
防短路限流±40 mA
输出滤波器一阶低通滤波器/截止频率10kHz
增益漂移
电压0.015%/°C
电流0.02%/°C
偏移漂移
电压0.013%/°C
电流0.013%/°C
负载变化引起的错误
电压。0.11%，从10 MΩ开始→ 1 kΩ，电阻
电流。0.5%，从1Ω开始→ 600Ω，电阻
非线性<0.007%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输出模块
物料号:
X20AO4632
描述:
4个模拟输出
可能有电流或电压信号
16位数字转换器分辨率
该模块配备了4个16位（包括符号）数字转换器分辨率的输出。可以使用不同的端子在电流和电压信号之间进行选择。
简短描述
I/O模块4模拟输出±10 V或0至20 mA
一般信息
B&R ID代码0x1BA5
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.8 W（版本≥J0）、2.2 W（版本<J0）
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输出
通过不同的端子连接输出±10 V或0至20 mA
数字转换器分辨率
电压±15位
当前15位
所有输出的转换时间为50µs
整个范围内输出变化的稳定时间为500µs
开关行为内部启用继电器启动
大误差
增益0.04%
偏移0.022%
电压
增益0.04%
偏移0.022%
现在的
增益0.09%
偏移0.045%
输出保护短路保护
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176µV
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
每个通道的负载
大电压。±10 mA，负载≥1 kΩ
电流负载大600Ω（Rev.≥J0），500Ω（Rev.<J0）
防短路限流±40 mA
输出滤波器一阶低通滤波器/截止频率10kHz
大增益漂移0.01%/°C
大增益漂移
电压0.01%/°C
电流0.02%/°C
大偏移漂移0.012%/°C
大偏移漂移
电压0.012%/°C
电流0.012%/°C
负载变化引起的错误
大电压。0.11%，从10 MΩ开始→ 1 kΩ，电阻
大电流。0.5%，从1Ω开始→ 600Ω，电阻
非线性<0.007%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C（Rev.≥J0），0至55°C（Rev.<J0）
垂直安装方向-25至50°C（Rev.≥J0），0至50°C.（Rev.<J0）
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI4632
描述:
4个模拟输入
可能有电流或电压信号
16位数字转换器分辨率
同时输入转换
转换时间非常快
该模块配备了4个16位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
简短描述
I/O模块4模拟输入±10 V或0至20 mA
一般信息
B&R ID代码0x1BA1
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.5 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA
输入类型差分输入
数字转换器分辨率
电压±15位
当前15位
所有输入的转换时间为50μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176µV
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信号范围内的输入阻抗
电压20 MΩ
现在的
负载
电压
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
电压。±30伏
电流。±50毫安
过载时的数字值输出
下冲
电压0x8001
电流0x0000
超过
电压0x7FFF
当前0x7FFF
转换程序SAR
输入滤波器硬件-三阶低通滤波器/截止频率10 kHz
误差
电压
增益0.08%
偏移0.01%
现在的
增益0.08%
偏移0.02%
增益漂移
电压0.01%/°C
电流0.01%/°C
偏移漂移
电压0.001%/°C
电流0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.01%
电流<0.015%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI1744
描述:
1个全桥应变仪输入
数据输出速率可配置为0.1 Hz至7.5 kHz
特殊操作模式（同步模式和多次采样）
可配置的过滤器级别
该模块可与4线和6线应变仪称重传感器配合使用。模块应用的概念需要在测量系统中进行补偿。这种补偿消除了测量电路中的绝对不确定性，例如部件公差、有效桥电压或零点偏移。测量精度是指绝对（补偿）值，它只会随着工作温度的变化而变化。
简短描述
I/O模块1全桥应变仪输入
一般信息
B&R ID代码0x1CDE
状态指示灯通道状态、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
断路是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 0.5 W
致动器（电阻式）引起的额外功耗[W]值+0.36
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
全桥应变仪
应变计系数2至256 mV/V，可使用软件进行配置
连接4或6线连接
输入型差动，用于评估全桥应变仪
数字转换器分辨率24位
转换时间取决于配置的数据输出速率
数据输出速率为每秒0.1-7500个样本，可使用软件配置（fDATA）
输入滤波器
截止频率5 kHz
订单3
斜率60 dB
ADC滤波器特性Sigma-delta，请参阅“Sigma-dedelta A/D转换器的滤波器特性”一节
工作范围/测量传感器85至5000Ω
电缆长度的影响参见“计算示例”一节。
输入保护RC保护
共模范围0至3 VDC
输入“输入+”和“输入-”的允许输入电压范围（关于电位应变仪GND）
输入和总线之间的绝缘电压500 V
转换程序西格玛-德尔塔
数字值输出
断桥供应线值接近0
传感器线路断开值接近±端值（状态位“线路监控”设置在寄存器“模块状态”中）
值0xFF800001到0x007FFFFF的有效范围（8388607到8388607）
应变仪电源
电压5.5 VDC/65 mA
短路和过载保护是
短路保护电压降值。65 mA和25°C时为0.2 VDC
量化
LSB值（16位）
2 mV/V 336 nV
4 mV/V 671 nV
8 mV/V 1.343µV
16 mV/V 2.686µV
32 mV/V 5.371μV
64 mV/V 10.74μV
128 mV/V 21.48μV
256 mV/V 42.97μV
LSB值（24位）
2 mV/V 1.31 nV
4 mV/V 2.62 nV
8 mV/V 5.25 nV
16 mV/V 10.49 nV
32 mV/V 20.98 nV
64 mV/V 41.96 nV
128 mV/V 83.92 nV
256 mV/V 167.85 nV
温度系数
版本≥E0 10 ppm/°C
版本<E0 30 ppm/°C
增益漂移12 ppm/°C
偏移漂移2 ppm/°C
非线性<10 ppm
电气特性
电气隔离与模拟输入和应变计电源电压隔离的总线
通道未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额请参阅“硬件配置”一节
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2632
X20AI2632-1
描述:
2个模拟输入
可能有电流或电压信号
16位数字转换器分辨率
同时输入转换
转换时间非常快
该模块配备了2个16位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2模拟输入±10 V或0至20 mA
一般信息
B&R ID代码0x1BA0
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA
输入类型差分输入
数字转换器分辨率
电压±15位
当前15位
所有输入的转换时间为50μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176µV
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信号范围内的输入阻抗
电压20 MΩ
现在的
负载
电压
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
电压。±30伏
电流。±50毫安
过载时的数字值输出
下冲
电压0x8001
电流0x0000
超过
电压0x7FFF
当前0x7FFF
转换程序SAR
输入滤波器硬件-三阶低通滤波器/截止频率10 kHz
电压
增益0.08%
偏移0.01%
现在的
增益0.08%
偏移0.02%
增益漂移
电压0.01%/°C
电流0.01%/°C
偏移漂移
电压0.001%/°C
电流0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.01%
电流<0.015%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2622
描述:
2个模拟输入
可能有电流或电压信号
13位数字转换器分辨率
该模块配备了2个13位（包括符号）数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2模拟输入±10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1B9E
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 0.8 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA/4至20 mA
输入类型差分输入
数字转换器分辨率
电压±12位
当前12位
所有输入的转换时间为300μs
输出格式
数据类型INT
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。±30伏
大电流。±50毫安
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
电压
增益0.08%
偏移0.015%
电流
增益0至20毫安=0.08%/4至20毫安=0.1%
偏移0到20 mA=0.03%/4到20 mA＝0.16%
大增益漂移
电压0.006%/°C
电流0至20 mA=0.009%/°C
4至20 mA=0.0113%/°C
大偏移漂移
电压0.002%/°C
电流0至20 mA=0.004%/°C
4至20 mA=0.005%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.025%
电流<0.05%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱总线控制器模块X67BC8321-1
