贝加莱驱动器现货8V1090.00-2，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

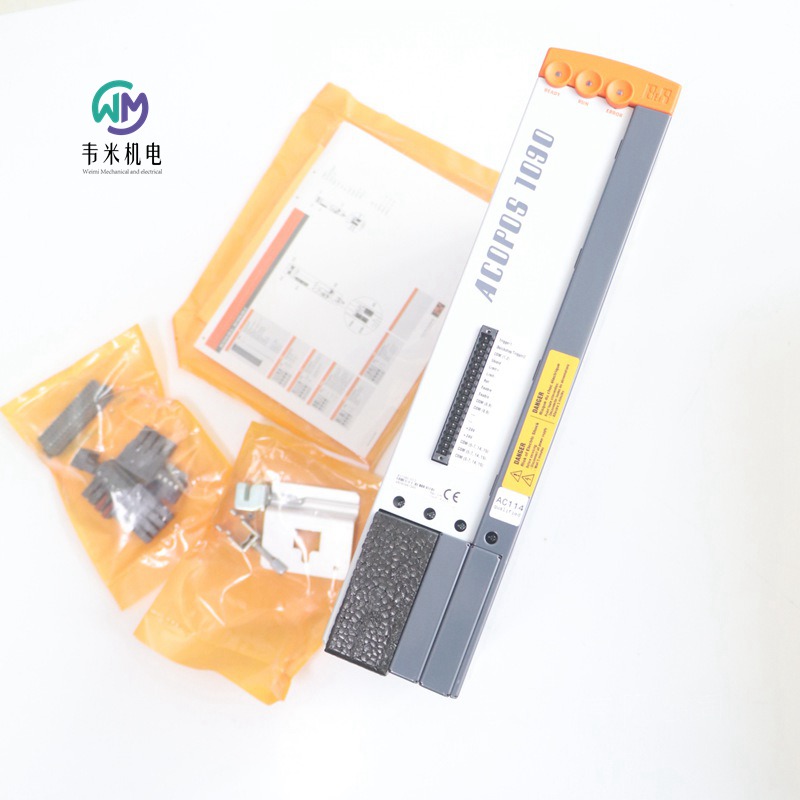

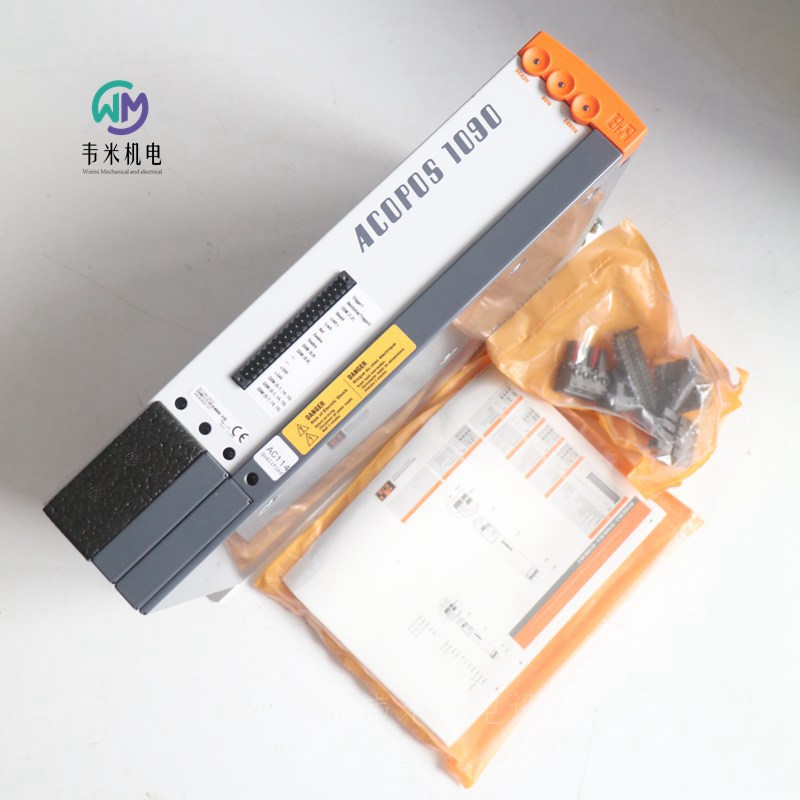

贝加莱B&R伺服驱动器8V1090.00-2
物料号:
8V1090.00-2
描述:
使用插入式模块的模块化机械设计
集成线路滤波器
集成制动电阻器
所有连接均使用插入式连接器
集成电子重启抑制
ACOPOS伺服驱动器，3x 400-480 V，8.8 A，4 kW，集成线路滤波器，制动电阻器和电子安全重启互锁
一般信息
B&R ID代码0x12C8
插入式模块插槽4
认证
CE是
UKCA是
功能安全是
UL cULus E225616
功率转换设备
EAC是
KC是
电源连接
允许的网络配置TT、TN
电源输入电压3x 400 VAC至480 VAC±10%
3x 230 VAC±10%
频率50/60 Hz±4%
安装负载。10千伏安
400 VAC时的涌入电流7 A
接通间隔>10 s
集成线路滤波器符合EN 61800-3，C3类是
在没有制动电阻器的情况下，设备额定功率下的功耗约为。200瓦
直流母线连接
直流母线电容470µF
24 VDC电源
输入电压24 VDC±25%
输入电容8200µF
电流消耗。2.5 A+电机抱闸电流
电机连接
数量1
持续电流8.8 Aeff
根据环境温度减少连续电流
电源输入电压：400 VAC
开关频率5 kHz无降低
开关频率10 kHz 0.18 Aeff/°C（从54°C开始）
开关频率20 kHz 0.18 Aeff/°C（从30°C开始）
电源输入电压：480 VAC
开关频率5 kHz无降低
开关频率10 kHz 0.18 Aeff/°C（从48°C开始）
开关频率20 kHz 0.18 Aeff/°C（从18°C开始）
持续电流的减少取决于安装高程
从海拔500米开始，每1000米0.88埃
峰值电流24Aeff
标称开关频率10 kHz
可能的开关频率5/10/20 kHz
符合IEC TS 60034-25:2004限值曲线A的连接电机的绝缘应力
电机线路长度25米
保护措施
过载保护是
短路和接地故障保护是
输出频率598 Hz
端子连接横截面
柔性细绞线
带0.25至4 mm²的电线端套
批准数据
UL/C-UL-US 30至10 AWG
CSA 28至10 AWG
电机固定制动器连接
开路监测的响应阈值大约。385毫安
输出电流1A
切换周期数自电子实施以来无限制
制动电阻器
峰值功率输出7 kW
连续功率200 W
限位开关和参考输入
数量3
电路接收器
电气隔离
输入-ACOPOS是
输入-输入编号
输入电压
标称24 VDC
30 VDC
切换阈值
低<5 V
高>15 V
额定电压下的输入电流约。4毫安
切换延迟值。2.0毫秒
与地电位值相比的调制。±38伏
启用输入
数量1
电路接收器
电气隔离
输入-ACOPOS是
输入电压
标称24 VDC
30 VDC
额定电压下的输入电流约。30毫安
切换阈值
低<5 V
高>15 V
切换延迟
启用0→ 1，准备PWM值。100µs
启用1→ 0，PWM关闭值。2.0毫秒
与地电位值相比的调制。±38伏
OSSD信号连接不允许
触发器输入
数量2
电路接收器
电气隔离
输入-ACOPOS是
输入-输入编号
输入电压
标称24 VDC
30 VDC
切换阈值
低<5 V
高>15 V
额定电压下的输入电流约。10毫安
切换延迟
上升沿52µs±0.5µs（数字滤波）
下降沿53µs±0.5µs（数字滤波）
与地电位值相比的调制。±38伏
电气特性
放电电容660 nF
能源效率（IE分类）
相对于连续视在功率的功率损失IE2（10,25）1.6%
IE2（50.25）1.6%
IE2（10，50）1.8%
IE2（50.50）1.9%
IE2（90,50）2%
IE2（10100）2.2%
IE2（50100）2.5%
IE2（90100）2.9%
待机模式下的标称损耗16.8 W
操作条件
允许的安装方向
垂直悬挂是
水平，面朝上是的
水平站立否
海平面以上安装高程
标称0至500米
2000米
根据EN 61800-5-1 2的污染程度（非导电污染）
根据EN 61800-5-1 II的过电压类别
防护等级符合EN 60529 IP20
环境条件
温度
活动
标称5至40°C
55°C
储存-25至55°C
运输-25至70°C
相对湿度
操作5至85%
存储量5%至95%
运输量。40°C时为95%
机械性能
尺寸
宽度70.5 mm
高度375 mm
深度235.5 mm
重量4.4 kg

贝加莱伺服驱动器
8V1010.001-2
8V1010.00-2
8V1010.501-2
8V1010.50-2
8V1016.001-2
8V1016.00-2
8V1016.501-2
8V1016.50-2
8V1022.001-2
8V1022.00-2
8V1045.001-2
8V1045.00-2
8V1090.001-2
8V1090.00-2
8V1090.00-1
8V1180.001-2
8V1180.00-2
8V128M.001-2
8V128M.00-2
8V1320.001-2
8V1320.00-2
8V1640.001-2
8V1640.00-2

贝加莱B&R CPU模块X20CP3584
物料号:
X20CP3584
描述:
配备额外I/O处理器的Intel Atom 600 MHz处理器
板载以太网、带轮询响应链的POWERlink和USB
3个插槽用于模块化接口扩展
CompactFlash作为可移动应用程序内存
256 MB DDR2-SDRAM
控制器冗余是可能的
无风扇设计
X20CP3585控制器基于时钟频率为0.6 GHz的Atom处理器，并配备了256 MB DDR2 SDRAM。
USB、以太网、POWERlink和可移动CompactFlash都是标准功能。千兆以太网接口是标准功能。为了获得更实时的网络性能，板载POWERlink接口支持轮询响应链模式（PRC）。
控制器配备了3个可用于X20通信模块的插槽。通过使用通信模块，各种总线和网络系统可以很容易地集成到X20系统中。
简短说明
接口1x RS232、1x以太网、1x POWERlink（V1/V2）、2x USB、1x X2X链路
系统模块控制器
一般信息
B&R ID代码0xC3AD
无风扇冷却
状态指示灯CPU功能、以太网、POWERlink、CompactFlash、电池
诊断
电池是，使用LED状态指示灯和软件
CPU功能是，使用LED状态指示灯
CompactFlash是，使用LED状态指示灯
以太网是，使用LED状态指示灯
POWERlink是，使用LED状态指示灯
温度是，使用软件寄存器
支持
控制器冗余是
存储健康数据支持是
ACOPOS支持是
视觉组件支持是
不带接口模块和USB的功耗为8.6 W
X2X-link电源的功耗为1.42 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
CPU和X2X-link电源
输入电压24 VDC-15%/+20%
输入电流大值。一点五一
保险丝集成，不可更换
反极性保护是
X2X-link电源输出
标称输出功率7W
并联是
冗余操作是
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10A，缓慢熔断
输出I/O电源
标称输出电压24 VDC
允许的接触负载10A
电源-一般信息
状态指示灯过载、工作状态、模块状态、RS232数据传输
诊断
RS232数据传输是，使用LED状态指示灯
模块运行/错误是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
电气隔离
I/O电源-I/O电源编号
CPU/X2X链路电源-CPU/X2X-链路电源是
控制器
CompactFlash插槽1
实时时钟非易失性，分辨率1秒，25°C时精度为-10至10ppm
FPU是
处理器
E620T型原子
时钟频率0.6 GHz
L1缓存
数据代码24 kB
程序代码32 kB
二级缓存512 kB
集成I/O处理器在后台处理I/O数据点
模块化接口插槽3
剩余变量大值。256 kB
短任务类周期时间400µs
典型指令周期时间0.0075µs
数据缓冲
电池监测是
锂电池小值。23°C环境温度下2年
标准存储器
RAM 256mb DDR2 SDRAM
用户RAM 1 MB SRAM
接口
接口IF1
信号RS232
通过12针接线板X20TB12进行变体连接
大距离900米
大传输速率。115.2 kbit/s
接口IF2
信号以太网
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率10/100/1000 Mbit/s
换乘
物理层10base-T/100base-TX/1000base-T
半双工是
全双工是
自动协商是
自动MDI/MDIX是
接口IF3
现场总线POWERlink（V1/V2）管理或控制节点
类型类型4
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100base-TX
半双工是
全双工POWERlink模式：否/以太网模式：是
自动协商是
自动MDI/MDIX是
接口IF4
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF5
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF6
现场总线X2X链路主站
电气性能
电气隔离以太网（IF2）、POWERlink（IF3）和X2X（IF6）相互隔离，与其他接口和PLC隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购应用程序存储器（CompactFlash）
交付时包括备用电池
X20端盖板（右）包含在交付中
交付时包括12针X20接线板
交付时包括接口模块插槽盖
尺寸
宽度200毫米
高度99毫米
深度85毫米
重量470克

贝加莱B&R CPU模块X20CP3585
物料号:
X20CP3585
描述:
配备额外I/O处理器的Intel Atom 1.0 GHz处理器
板载以太网、带轮询响应链的POWERlink和USB
3个插槽用于模块化接口扩展
CompactFlash作为可移动应用程序内存
256 MB DDR2-SDRAM
控制器冗余是可能的
无风扇设计
X20CP3585控制器基于时钟频率为1 GHz的Atom处理器，并配备了256 MB DDR2 SDRAM。
USB、以太网、POWERlink和可移动CompactFlash都是标准功能。千兆以太网接口是标准功能。为了获得更实时的网络性能，板载POWERlink接口支持轮询响应链模式（PRC）。
控制器配备了3个可用于X20通信模块的插槽。通过使用通信模块，各种总线和网络系统可以很容易地集成到X20系统中。
简短说明
接口1x RS232、1x以太网、1x POWERlink（V1/V2）、2x USB、1x X2X链路
系统模块控制器
一般信息
B&R ID代码0xC3AF
无风扇冷却
状态指示灯CPU功能、以太网、POWERlink、CompactFlash、电池
诊断
电池是，使用LED状态指示灯和软件
CPU功能是，使用LED状态指示灯
CompactFlash是，使用LED状态指示灯
以太网是，使用LED状态指示灯
POWERlink是，使用LED状态指示灯
温度是，使用软件寄存器
支持
控制器冗余是
存储健康数据支持是
ACOPOS支持是
视觉组件支持是
不带接口模块和USB的功耗8.8 W
X2X-link电源的功耗为1.42 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
CPU和X2X-link电源
输入电压24 VDC-15%/+20%
输入电流大值。一点五一
保险丝集成，不可更换
反极性保护是
X2X-link电源输出
标称输出功率7W
并联是
冗余操作是
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10A，缓慢熔断
输出I/O电源
标称输出电压24 VDC
允许的接触负载10A
电源-一般信息
状态指示灯过载、工作状态、模块状态、RS232数据传输
诊断
RS232数据传输是，使用LED状态指示灯
模块运行/错误是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
电气隔离
I/O电源-I/O电源编号
CPU/X2X链路电源-CPU/X2X-链路电源是
控制器
CompactFlash插槽1
实时时钟非易失性，分辨率1秒，25°C时精度为-10至10ppm
FPU是
处理器
类型原子E640T
时钟频率1 GHz
L1缓存
数据代码24 kB
程序代码32 kB
二级缓存512 kB
集成I/O处理器在后台处理I/O数据点
模块化接口插槽3
剩余变量大值。256 kB
短任务类周期时间200µs
典型指令周期时间0.0044µs
数据缓冲
电池监测是
锂电池小值。23°C环境温度下2年
标准存储器
RAM 256mb DDR2 SDRAM
用户RAM 1 MB SRAM
接口
接口IF1
信号RS232
通过12针接线板X20TB12进行变体连接
大距离900米
大传输速率。115.2 kbit/s
接口IF2
信号以太网
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率10/100/1000 Mbit/s
换乘
物理层10base-T/100base-TX/1000base-T
半双工是
全双工是
自动协商是
自动MDI/MDIX是
接口IF3
现场总线POWERlink（V1/V2）管理或控制节点
类型类型4
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100base-TX
半双工是
全双工POWERlink模式：否/以太网模式：是
自动协商是
自动MDI/MDIX是
接口IF4
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF5
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF6
现场总线X2X链路主站
电气性能
电气隔离以太网（IF2）、POWERlink（IF3）和X2X（IF6）相互隔离，与其他接口和PLC隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购应用程序存储器（CompactFlash）
交付时包括备用电池
X20端盖板（右）包含在交付中
交付时包括12针X20接线板
交付时包括接口模块插槽盖
尺寸
宽度200毫米
高度99毫米
深度85毫米
重量470克

贝加莱B&R CPU模块X20CP3586
物料号:
X20CP3586
描述:
配备额外I/O处理器的Intel Atom 1.6 GHz处理器
板载以太网、带轮询响应链的POWERlink和USB
3个插槽用于模块化接口扩展
CompactFlash作为可移动应用程序内存
512 MB DDR2 SDRAM
控制器冗余是可能的
无风扇设计
X20CP3586是X20系统的强大控制器。该控制器对于需要短周期时间、必须处理大量数据或执行浮点运算的应用程序特别有用。它的时钟频率为1.6 GHz，配备512 MB DDR2 SDRAM。
USB、以太网、POWERlink和可移动CompactFlash都是标准功能。标准以太网接口能够处理千兆范围内的通信。为了获得更实时的网络性能，板载POWERlink接口支持轮询响应链模式（PRC）。
控制器配备了3个可用于X20通信模块的插槽。通过使用通信模块，各种总线和网络系统可以很容易地集成到X20系统中。
简短说明
接口1x RS232、1x以太网、1x POWERlink（V1/V2）、2x USB、1x X2X链路
系统模块控制器
一般信息
B&R ID代码0xBF2B
无风扇冷却
状态指示灯CPU功能、以太网、POWERlink、CompactFlash、电池
诊断
电池是，使用LED状态指示灯和软件
CPU功能是，使用LED状态指示灯
CompactFlash是，使用LED状态指示灯
以太网是，使用LED状态指示灯
POWERlink是，使用LED状态指示灯
温度是，使用软件寄存器
支持
控制器冗余是
存储健康数据支持是
ACOPOS支持是
视觉组件支持是
不带接口模块和USB的功耗9.7 W
X2X-link电源的功耗为1.42 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
CPU和X2X-link电源
输入电压24 VDC-15%/+20%
输入电流大值。一点五一
保险丝集成，不可更换
反极性保护是
X2X-link电源输出
标称输出功率7W
并联是
冗余操作是
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10A，缓慢熔断
输出I/O电源
标称输出电压24 VDC
允许的接触负载10A
电源-一般信息
状态指示灯过载、工作状态、模块状态、RS232数据传输
诊断
RS232数据传输是，使用LED状态指示灯
模块运行/错误是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
电气隔离
I/O电源-I/O电源编号
CPU/X2X链路电源-CPU/X2X-链路电源是
控制器
CompactFlash插槽1
实时时钟非易失性，分辨率1秒，25°C时精度为-10至10ppm
FPU是
处理器
原子类型E680T
时钟频率1.6 GHz
L1缓存
数据代码24 kB
程序代码32 kB
二级缓存512 kB
集成I/O处理器在后台处理I/O数据点
模块化接口插槽3
剩余变量大值。1 MB
短任务类周期时间100µs
典型指令周期时间0.0027µs
数据缓冲
电池监测是
锂电池小值。23°C环境温度下2年
标准存储器
RAM 512 MB DDR2 SDRAM
用户RAM 1 MB SRAM
接口
接口IF1
信号RS232
通过12针接线板X20TB12进行变体连接
大距离900米
大传输速率。115.2 kbit/s
接口IF2
信号以太网
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率10/100/1000 Mbit/s
换乘
物理层10base-T/100base-TX/1000base-T
半双工是
全双工是
自动协商是
自动MDI/MDIX是
接口IF3
现场总线POWERlink（V1/V2）管理或控制节点
类型类型4
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100base-TX
半双工是
全双工POWERlink模式：否/以太网模式：是
自动协商是
自动MDI/MDIX是
接口IF4
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF5
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF6
现场总线X2X链路主站
电气性能
电气隔离以太网（IF2）、POWERlink（IF3）和X2X（IF6）相互隔离，与其他接口和PLC隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购应用程序存储器（CompactFlash）
交付时包括备用电池
X20端盖板（右）包含在交付中
交付时包括12针X20接线板
交付时包括接口模块插槽盖
尺寸
宽度200毫米
高度99毫米
深度85毫米
重量470克

贝加莱B&R CPU模块X20CP0410
物料号:
X20CP0410
描述:
带166 MHz（兼容）和集成I/O处理器的ARM Cortex-A9处理器
板载以太网
2x板载USB
128 MB DDR3 SDRAM
256 MB板载闪存驱动器
无风扇设计
没有电池
非常紧凑
X20 Compact-S系列控制器功能强大，结构紧凑。这些控制器的无风扇、无电池设计意味着它们完全免维护。
X20CP0410配备了ARM Cortex-A9 166 MHz兼容处理器、128 MB RAM和256 MB内置闪存驱动器。用于存储剩余变量的FRAM有8kB可用。
通过以太网、USB和RS232，控制器提供了大量的通信选项。可选的RS485或CAN接口可用。
简短说明
接口1x以太网、2x USB、1x X2X链路
系统模块控制器
一般信息
B&R ID代码0xE94F
无风扇冷却
状态指示器CPU功能，以太网
诊断
CPU功能是，使用LED状态指示灯
以太网是，使用LED状态指示灯
温度是，使用软件寄存器
支持
控制器冗余否
存储健康数据支持是
ACOPOS支持是
视觉组件支持是
功耗2.2 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
控制器
实时时钟保留至少300小时，典型值。25°C下1000小时，1秒分辨率，25°C时精度为-18至28ppm
FPU是
处理器
ARM Cortex-A9型
时钟频率166 MHz（兼容）
L1缓存
数据代码32 kB
程序代码32 kB
二级缓存512 kB
集成I/O处理器在后台处理I/O数据点
遗留变量8 kB FRAM，保留期>10年
短任务类周期时间4ms
典型指令周期时间0.0446µs
标准存储器
RAM 128 MB DDR3 SDRAM
应用程序内存
256 MB eMMC型闪存
数据保留10年
可写数据量
保证40 TB
5年的结果21.9 GB/天
保证擦除/写入周期20000
纠错码（ECC）是
接口
接口IF2
信号以太网
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率10/100 Mbit/s
换乘
物理层10base-T/100base-TX
半双工是
全双工是
自动协商是
自动MDI/MDIX是
接口IF4
USB 1.1/2.0型
变体类型A
大输出电流0.2A
接口IF5
USB 1.1/2.0型
变体类型A
大输出电流0.2A
接口IF6
现场总线X2X链路主站
基础模块X20BB52：带集成RS232接口的Compact-S PLC基础模块
X20BB53:Compact-S PLC基础模块，集成RS485接口
X20BB57:Compact-S PLC基础模块，集成RS232和CAN总线接口
电气性能
电气隔离以太网（IF2）与其他接口和PLC隔离
X2X（IF6）与其他接口和PLC隔离：是，使用X20PS9600/否，使用X20PS9602
USB（IF4、IF5）未相互隔离，也未与PLC隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见X20PS960x数据表中的“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x电源模块X20PS9600或X20PS9602。
单独订购1个Compact-S PLC底座X20BB5x。
音高
X20BB5x37.5+0.2毫米

贝加莱驱动器现货8V1090.00-2
